一、從微米到納米：飛秒激光鉆孔設備的技術突破

在 7nm 以下先進制程芯片的生產鏈條中，晶源表面的微孔加工精度直接決定著芯片的電性能與散熱效率。傳統機械鉆孔因刀具磨損導致的精度漂移，以及長脈沖激光加工產生的熱影響區，已成為制約高端芯片量產的關鍵瓶頸。飛秒激光鉆孔設備憑借其 “非熱加工” 特性，正在改寫芯片晶源精密加工的技術標準。

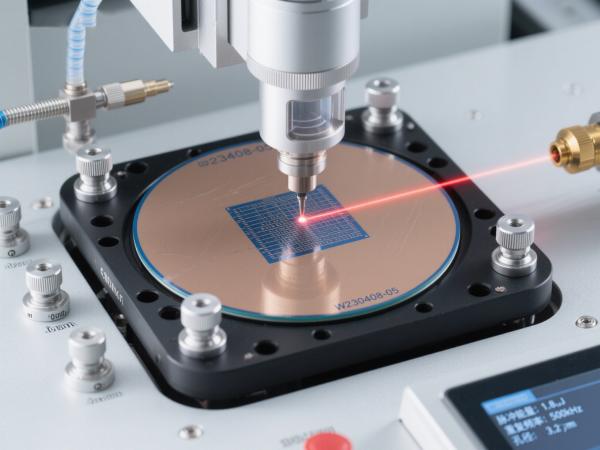

飛秒激光鉆孔設備的核心優勢源于超短脈沖技術的創新應用。其脈沖寬度可壓縮至百飛秒級別（1 飛秒 = 10^-15 秒），當高能激光束聚焦于芯片晶源材料表面時，材料分子在吸收能量后瞬間完成氣化剝離，整個過程不產生熱量傳導。這種特性使飛秒激光鉆孔設備能夠在硅晶圓表面加工出直徑 3μm 以下的微孔，孔壁粗糙度控制在 Ra<0.1μm，完美解決了脆性材料加工中的微裂紋難題。

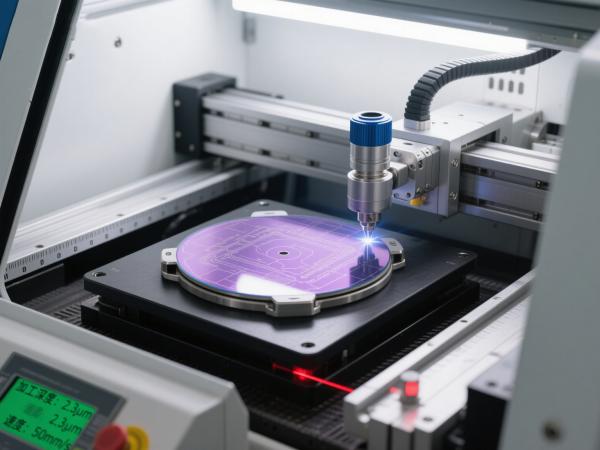

與傳統加工設備相比，飛秒激光鉆孔設備的精度提升體現在三維維度。通過五軸聯動平臺與實時光學定位系統的協同，設備可實現 ±3 arc-sec 的空間定位精度，在傾斜面、曲面等復雜結構上完成微孔加工。某半導體研究院的測試數據顯示，采用飛秒激光鉆孔設備加工的晶源微孔，位置誤差較傳統工藝降低 90%，批量化生產的一致性達到 99.7%。

二、實戰場景：飛秒激光鉆孔設備的產業應用突破

5G 通信芯片的陶瓷介質濾波器需要在 0.5mm 厚度的基底上加工數千個直徑 5-8μm 的群孔，孔間距誤差必須控制在 1μm 以內。此前采用電火花加工時，單片刻蝕耗時超過 15 分鐘，且因電極損耗導致的精度偏差使良率僅維持在 80% 左右。引入飛秒激光鉆孔設備后，單片加工時間縮短至 90 秒，良率躍升至 99.2%，年產能提升近 30 倍。

在 AI 芯片領域，飛秒激光鉆孔設備展現出獨特的結構加工能力。為解決算力提升帶來的散熱難題，先進 AI 芯片采用三維堆疊設計，需要在晶源上加工數百萬個直徑 3μm 的垂直散熱孔。飛秒激光鉆孔設備通過多光束并行加工技術，實現每小時 12 片晶圓的加工效率，較傳統激光設備提升 5 倍，且孔道垂直度偏差小于 0.5°。

第三代半導體材料的加工難題同樣被飛秒激光鉆孔設備攻克。碳化硅、氮化鎵等寬禁帶材料具有高硬度、高熔點特性，傳統加工方式易產生表面損傷。飛秒激光鉆孔設備通過調節脈沖能量密度，可在碳化硅襯底上加工深徑比 10:1 的精密微孔，加工后材料的擊穿電場強度保持率超過 98%，為功率器件的性能提升提供關鍵支撐。

三、技術演進：飛秒激光鉆孔設備的智能化升級

模塊化設計成為飛秒激光鉆孔設備的重要發展方向。新一代設備采用標準化光學模塊與運動平臺，可根據晶源尺寸、材料特性靈活配置加工參數，切換時間從傳統設備的 4 小時縮短至 30 分鐘。這種柔性生產能力使其能夠快速響應消費電子、汽車電子等多領域的加工需求。

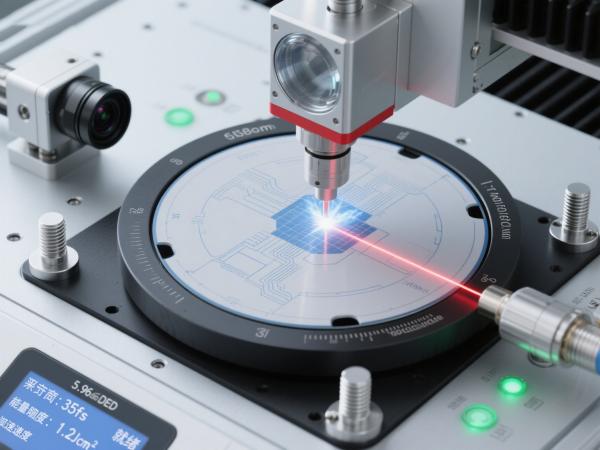

AI 視覺定位系統的集成大幅提升了飛秒激光鉆孔設備的自動化水平。設備通過高分辨率相機實時捕捉晶源表面的定位標記，結合深度學習算法實現微米級定位補償，即使在晶圓存在微小形變的情況下，仍能保持加工精度。某生產基地的應用數據顯示，引入該技術后設備的無人值守運行時間延長至 16 小時，人工干預率降低 60%。

加工過程的數字化監控是飛秒激光鉆孔設備的另一技術亮點。設備內置的光譜檢測系統可實時分析加工區域的等離子體光譜，通過算法反演材料去除狀態，實現加工質量的在線監測與參數自適應調整。這種閉環控制能力使微孔加工的尺寸偏差控制在 ±0.2μm 以內，較開環控制提升 3 個數量級。

四、產業價值：飛秒激光鉆孔設備推動制造升級

飛秒激光鉆孔設備正在重構芯片晶源加工的成本結構。雖然設備初期投入較高，但在規?；a(chǎn)中，其加工效率提升帶來的單位成本下降顯著。某芯片制造商的測算顯示，采用飛秒激光鉆孔設備后，單位晶源的加工成本降低 42%，投資回收期控制在 2 年以內。

從行業發展看，飛秒激光鉆孔設備的市場需求呈現爆發式增長。據半導體設備協會數據，2024 年全球飛秒激光微加工設備市場規模突破 50 億美元，其中芯片晶源加工領域占比達 45%，年增速超過 30%。這種增長態勢與芯片制程升級、材料創新的節奏高度吻合，成為半導體產業鏈國產化的重要突破口。

未來，飛秒激光鉆孔設備將向更高精度、更高效率方向演進。結合超分辨成像技術的設備有望實現納米級加工精度，而多光束陣列系統可將加工效率再提升 10 倍。對于半導體制造企業而言，引入飛秒激光鉆孔設備已成為提升產品競爭力的必選項，其技術迭代速度將直接影響企業在先進制程賽道的市場地位。
