當國際頭部存儲廠商宣布為 20 微米厚度的 HBM4 內存晶圓啟用飛秒激光切割工藝時，半導體行業意識到：芯片制造已進入 “納米級精度決勝” 的新時代。傳統機械切割在 100 微米以下超薄晶圓加工中暴露出的崩邊、裂紋等問題，正被飛秒激光切割機的 “冷加工” 特性徹底顛覆。這項將脈沖時間壓縮至千萬億分之一秒的尖端技術，不僅重新定義了芯片晶源切割的精度標準，更成為突破 400 層 NAND 閃存、5nm 制程芯片量產瓶頸的關鍵力量。

一.傳統切割工藝的精度天花板

在半導體制造的 “最后一公里” 環節，晶圓切割的質量直接決定芯片良率。長期以來，金剛石砂輪切割作為主流工藝，面臨著無法調和的矛盾：當晶圓厚度從 100 微米降至 20 微米（相當于兩張 A4 紙厚度），機械應力導致的微裂紋會使良率驟降 60% 以上。即便是隱形切割技術，在處理 HBM4 的 12 層堆疊結構時，仍存在異物殘留問題，直接影響芯片的電性能穩定性。

傳統激光切割同樣存在局限。納秒激光的熱影響區超過 100 微米，會誘發碳化硅等第三代半導體材料產生微裂紋，導致 1200V 以上高壓器件良率不足 60%。而金剛石線鋸切割碳化硅時，速度僅 0.5mm/s，崩邊高達 30-50 微米，單片成本超 200 美元。這些技術瓶頸，在 5G 基站、電動汽車等對高壓芯片需求激增的背景下，顯得愈發突出。

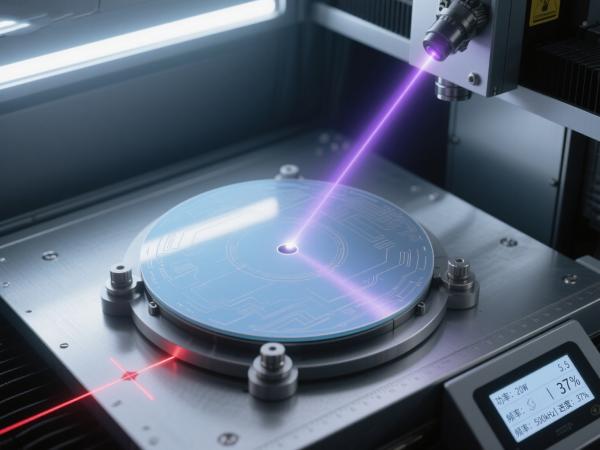

二.飛秒激光切割機的技術破壁之道

飛秒激光切割機的革命性突破，源于其 “時間維度的精準控制”。1 飛秒等于 0.000000000000001 秒，這樣的超短脈沖使能量在材料晶格熱振動前就完成釋放，實現真正的 “冷加工”—— 熱影響區可控制在 1 微米以下，僅為傳統激光的 1/100。在頭部廠商的 HBM4 生產線上，這種特性讓超薄晶圓切割良率提升 25% 以上，徹底解決了堆疊結構的缺陷敏感性問題。

精度控制方面，芯片飛秒激光切割設備的光斑直徑可聚焦至 2 微米以下（相當于頭發絲的 1/50），配合高精度運動系統，實現 ±1 微米的位置精度。某頭部芯片廠商的實踐顯示，采用紫外飛秒激光切割技術后，切口寬度從傳統工藝的 200 微米縮減至 3 微米以下，單位晶圓裸片數量增加 20%，直接降低生產成本。這種精度在碳化硅切割中更顯珍貴，崩邊從 30 微米降至 10 微米以下，使高壓器件良率突破 95%。

材料適應性是晶源激光切割機的另一核心優勢。無論是硅基晶圓、砷化鎵化合物半導體，還是硬度達莫氏 9.5 級的碳化硅，都能通過非線性吸收效應實現精準切割。在 400 層 NAND 閃存制造中，飛秒激光的無接觸加工特性完美解決了分層堆疊的厚度均勻性難題，為存儲密度提升掃清了工藝障礙。

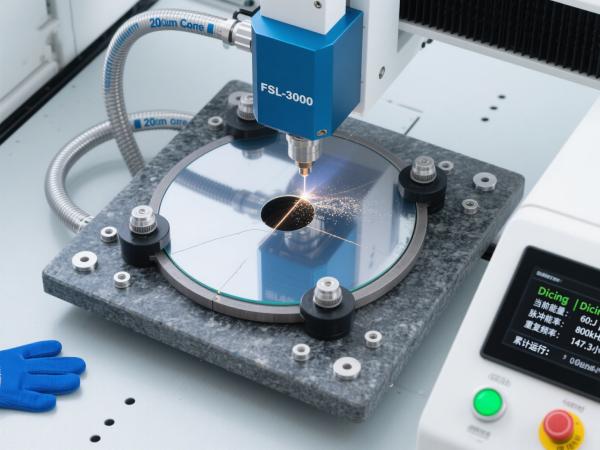

三.效率與成本的雙重革新

飛秒激光切割機在精度突破的同時，實現了效率的跨越式提升。對比傳統金剛石線鋸 0.5mm/s 的切割速度，飛秒激光在碳化硅加工中可達 150mm/s，效率提升 5 倍。某芯片廠商的量產數據顯示，其切割速度從機械工藝的 15mm/s 提升至 150mm/s，配合無需后續拋光的鏡面級切口質量，使整體生產周期縮短 40%。

長期來看，飛秒激光切割設備顯著優化了生產成本結構。雖然設備初期投入較高，但通過三大路徑實現成本平衡：一是良率提升減少?gòu)U品損失，如碳化硅器件良率從 60% 躍升至 95%，直接降低單位制造成本；二是省去去毛刺、拋光等后處理工序，某精密制造企業采用同類技術后工序減少 50%；三是國產化進程加速使設備成本 3 年降低 40%，推動技術普及。據半導體行業協會（SEMI）報告顯示，飛秒激光切割技術的市場滲透率已從 2020 年的 12% 提升至 2024 年的 38%。

四.從實驗室到量產線的技術進化

飛秒激光切割技術正從前沿探索走向規?；瘧?yīng)用。國際存儲巨頭聯合設備廠商開展的聯合評估項目（JEP），驗證了該技術在 HBM4 和 400 層 NAND 的量產可行性；領先晶圓代工廠已在高端產線部署飛秒激光設備，逐步替代占傳統市場 80% 的刀片切割工藝。技術創新方向愈發清晰：多焦點并行技術將 350μm 以上厚晶圓切割速度從 80mm/s 提升至 200mm/s；智能監控系統通過等離子體光譜反饋實時調整參數，進一步穩定工藝質量。

在半導體產業向 “納米級” 精度加速演進的今天，飛秒激光切割機已不再是可選技術，而是決定企業競爭力的核心裝備。它不僅解決了超薄、高硬、堆疊芯片的切割難題，更重新定義了精密制造的標準 —— 從 1 微米的熱影響區到納米級的表面粗糙度，從硅基到第三代半導體材料，飛秒激光切割機正在書寫芯片制造的新篇章。如需了解飛秒激光切割機選型指南，可參考行業技術白皮書獲取參數對比表。
