紫外皮秒激光切割機怎樣實現高品質柔性電路板加工?
日期：2019-06-27 來源：Beyondlaser， Laser Focus World

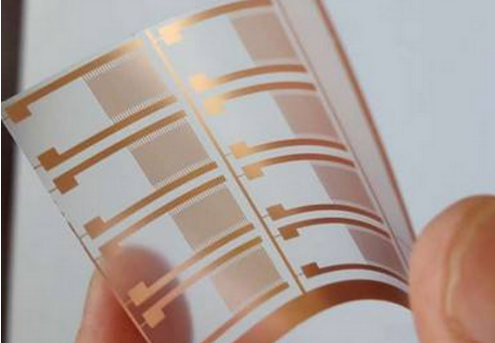

當下市場常見的FPC柔性線路板多種多樣。單面紙板，fr4單面、雙面、多層板，單雙面鋁基板，單雙面fpc，高頻板等。表面處理工藝的：過松香，osp，噴錫，無鉛噴錫，鍍金，沉金，沉銀。
對于FPC，聚酰亞胺保護膜的作用與FR4基印刷電路板（PCB）的阻焊膜相同。聚酰亞胺的厚度通常為12~25μm，涂有壓敏黏合劑，并與紙基材料相連。關鍵挑戰是在聚酰亞胺中高速燒蝕圖案，同時避免黏合劑熔融和紙基燃燒/炭化等熱效應。當前最先進的保護膜制圖工藝是將脈沖納秒紫外激光器與二維振鏡相結合，以很低的熱效應實現高速加工。然而，在某些應用中，質量至關重要，因此紫外皮秒脈沖寬度更有利。
使用納秒紫外激光器相比，使用皮秒紫外激光器產生的碎片更少，同時能夠以更高的脈沖頻率（從而以更高的速度）進行加工，并且不會在黏合劑和紙基層中造成不必要的熱效應。

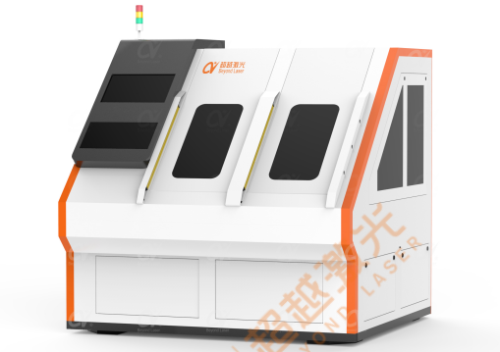

選擇超快激光紫外皮秒激光切割機，可用于加工各種FPC材料。所加工的材料包括聚酰亞胺基保護膜（紙基上25μm厚的聚酰亞胺+黏合劑層）、銅/液晶聚合物/銅（Cu/LCP/Cu）層壓板以及裸露的液晶聚合物（LCP）材料。LCP是重要的電介質材料，用于高速無線電頻率（RF）數據傳輸技術。
在許多情況下，更短的紫外（UV）波長會帶來額外的好處。更短的波長可實現更小的聚焦光斑和更長的加工場深度。此外，與紅外波長相比，紫外波長可將激光能量耦合到更多種類的材料中。結合許多不同材料的行業之一是柔性印刷電路（FPC）制造。所以紫外皮秒激光切割機實現高品質柔性電路板加工無疑是一種較好的方案。從而大幅提升激光加工質量和產量。
（本文由超越激光整理原創，轉載須注明出處：jinkeyan.cn，請尊重勞動成果，侵犯版權必究）
