在顯示技術與半導體封裝行業加速升級的背景下，玻璃基板憑借高平整度、低介電損耗等特性，成為支撐先進制造的關鍵材料。作為其核心加工設備，激光鉆孔技術正以非接觸式加工、納米級精度控制等優勢，推動行業從“制造”向“智造”轉型。本文將深度解析激光鉆孔設備如何突破傳統加工瓶頸，助力玻璃基板在多元領域的規?；瘧?yīng)用。

一、技術革新：從微米級到納米級的精度跨越

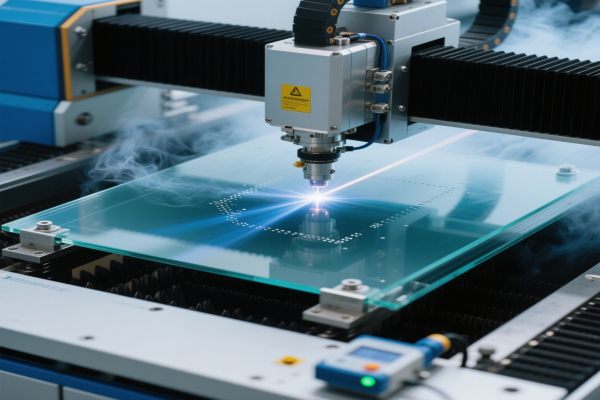

激光鉆孔設備通過高能激光束的選擇性燒蝕，在玻璃基板表面形成精準微孔。其核心原理在于：利用超短脈沖激光（如飛秒、皮秒激光）的高峰值功率，將能量集中于亞微米級區域，使材料瞬間氣化而不產生熱擴散，實現 “冷加工” 效果。這種技術可將熱影響區控制在 5μm 以內，顯著降低玻璃基板因熱應力導致的碎裂風險。

關鍵技術突破：

1. 徑深比優化技術：通過調整激光能量密度與脈沖頻率，設備可實現 1:100 以上的徑深比，即在 0.5mm 厚度的玻璃基板上加工 5μm 孔徑的微孔，滿足高密度互連（HDI）封裝對微孔陣列的需求。

2. 孔壁粗糙度控制：結合激光掃描路徑規劃算法，可將孔壁粗糙度（Ra）控制在 0.2μm 以下，避免傳統機械鉆孔帶來的邊緣崩裂與微裂紋，尤其適用于 UTG 超薄玻璃（厚度≤100μm）的加工。

3. 多層材料選擇性加工：針對玻璃 - 金屬復合基板，設備可通過波長匹配技術（如 1064nm 紅外光與 532nm 綠光協同），實現玻璃層的高效去除而不損傷底層金屬電路，加工效率較傳統工藝提升 60%。

二、多元應用：覆蓋半導體、顯示面板的全場景解決方案

激光鉆孔設備的靈活性與高精度，使其成為半導體封裝、顯示面板制造等領域的標配技術：

1. 半導體封裝：打通三維集成的 “垂直通道”

在先進封裝領域，玻璃通孔（TGV）技術通過激光鉆孔在玻璃基板上制造垂直互連通道，解決高密度芯片堆疊的信號傳輸問題。典型應用包括：

· FC-BGA 基板加工：針對 30μm 以下微孔需求，設備可實現 ±2μm 的定位精度，滿足 2.5D/3D 封裝中芯片與基板的高密度互聯；

· 扇出型封裝（Fan-Out）：在玻璃晶圓上加工直徑 10-20μm 的微孔陣列，配合銅電鍍工藝形成垂直導電路徑，相比硅基板方案降低 30% 的封裝厚度。

2. 顯示面板：助力 Mini LED 與折疊屏技術落地

· Mini LED 背光基板：在玻璃基板上加工間距 50μm 的微孔陣列，用于 LED 芯片的精準定位與散熱，設備支持單小時加工面積達 1.2㎡，良率≥99.5%；

· 折疊屏 UTG 鉆孔：針對厚度 50-100μm 的柔性玻璃，設備通過氣壓吸附與激光能量動態調整，避免鉆孔過程中基板彎曲導致的孔徑偏差，邊緣崩裂率從傳統機械加工的 15% 降至 1% 以下。

3. 新能源與車載電子：應對復雜工況的可靠性需求

在車載玻璃基板加工中，設備可適應高硼硅玻璃（軟化點 820℃）、微晶玻璃等耐高溫材料，加工孔徑范圍 50-500μm，滿足車載攝像頭基板的氣密性封裝要求。數據顯示，采用激光鉆孔的玻璃基板在 - 40℃~125℃循環測試中，通孔失效概率較傳統工藝降低 80%。

三、成本效益：效率與良率的雙重提升

相比傳統機械鉆孔（如金剛石鉆頭），激光鉆孔設備在規?；a(chǎn)中展現出顯著優勢：

· 加工效率：單頭設備可實現每分鐘 3000 個微孔的加工速度，多頭并行系統（如 4 頭聯動）產能提升至 12000 孔 / 分鐘，滿足 85 英寸以上超大尺寸玻璃基板的量產需求；

· 良率優化：通過自動對焦與基板形變補償技術，微孔尺寸一致性誤差≤3%，綜合良率從機械加工的 85% 提升至 98% 以上，單片基板加工成本降低 40%；

· 維護成本：非接觸式加工避免了刀具磨損問題，設備年均維護成本僅為機械鉆孔設備的 1/5，且無需頻繁更換鉆頭，減少停機時間。

四、行業趨勢：智能化與綠色制造的深度融合

1.智能化加工升級

· 設備集成 AI 視覺檢測系統，實時識別基板邊緣與定位標記，自動調整加工坐標，解決傳統人工對正耗時久、精度低的問題；

· 基于工業互聯網的遠程運維平臺，可實時監控設備能耗、激光功率等 20 + 參數，通過大數據分析預測部件壽命，將故障停機率降低 70%。

2.綠色制造技術落地

· 超短脈沖激光的材料利用率≥95%，相比機械鉆孔的 60% 顯著提升，減少玻璃碎屑與廢水排放；

· 設備采用全封閉加工腔體，配備煙塵過濾系統，粉塵排放濃度≤0.5mg/m3，符合 ISO 14001 環保標準。

五、常見問題解答

Q1：激光鉆孔設備適合加工哪些類型的玻璃基板？
A：支持高硼硅玻璃、鋁硅玻璃、UTG 超薄玻璃、微晶玻璃等多種材質，可根據基板厚度（50μm-5mm）與孔徑需求（5μm-1mm）調整工藝參數。

Q2：如何解決玻璃基板鉆孔時的邊緣崩裂問題？
A：通過優化激光能量衰減梯度（如采用 “預燒蝕 - 全功率加工 - 能量遞減” 三段式掃描），配合真空吸附力控制，可將崩裂率控制在 0.3% 以下。

Q3：激光鉆孔設備的前期投入與回本周期如何？
A：以月產 10 萬片的 8 英寸玻璃基板產線為例，設備投資約 800-1200 萬元，因良率提升與人工成本節約，通常 12-18 個月可實現回本。

結語：重新定義玻璃基板加工標準

隨著 5G 終端、車載顯示、功率半導體等領域的需求爆發，玻璃基板加工正面臨 “精度更高、孔徑更小、效率更快” 的挑戰。激光鉆孔設備憑借技術突破與成本優勢，已從 “替代方案” 升級為 “首選技術”。展望未來，隨著智能化算法與綠色能源技術的融合，該設備將進一步推動玻璃基板在柔性電子、微流控芯片等新興領域的應用，成為高端制造產業鏈的核心賦能工具。
