FPC覆蓋膜激光切割工藝說明

日期：2018-09-15 來源：超越激光

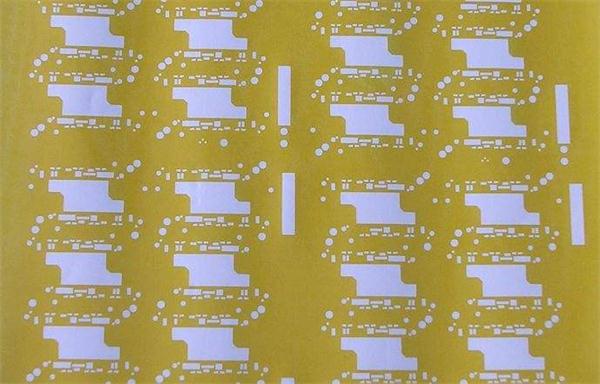

在 FPC 的實際生產過程中，因工藝過程需要，需在 PI 覆蓋膜表面涂布一層半固化態的環氧樹酯粘合劑，在粘合劑表面貼一層離型紙以保護粘合劑不被污染，因此用于 FPC 的 PI 覆蓋膜已不只是一種單組分的材料，它至少是含有兩種化學材料的復合薄膜。


FPC覆蓋膜激光切割工藝主要是利用激光進行PI 覆蓋膜切割，不僅切割精度高，還可省去高額的模具費用，產品合格率亦高，能夠大大降低生產成本，提高產品質量；激光采用的是無接觸式加工，如激光光源的選型以及工藝方法得當，則不會對加工材料造成如模切方式產生的拉伸變形、壓傷等損傷；因激光的聚焦光斑僅有幾十微米，能夠實現高密度線路和微孔的加工，這一優勢正迎合了電路設計的發展步伐，是PI 覆蓋膜開窗最理想的加工工具。


紫外激光系統能夠切割幾乎各種電路材料，無論它們是否為柔性的。常見的柔性應用包括聚酰亞胺（例如Kapton）、PET材料（例如Akaflex）以及組合材料（例如Pyralux）。紫外激光系統也可以加工剛性-柔性應用中的幾乎所有剛性材料。常見應用包括FR4和其它環氧樹脂夾層、Rogers材料、陶瓷、PTFE、鋁以及銅。

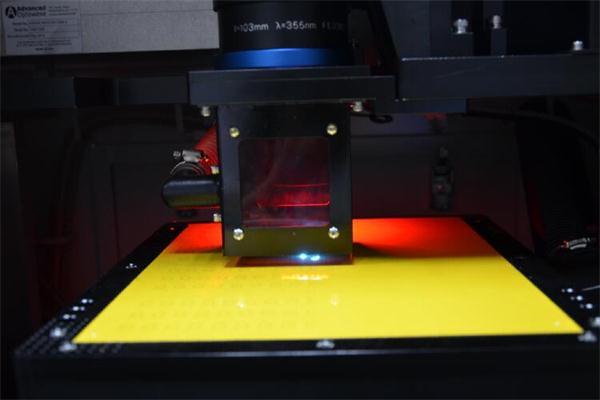

超越激光的這款FPC覆蓋膜激光切割機針對市場FPC柔性板，軟硬結合板和薄多層板的切割成形及開窗揭蓋等工藝尤為成熟。歡迎來參觀試樣！
